Quelle est la différence entre un évaporateur à film descendant et un évaporateur à film montant ?
En tant que fournisseur chevronné d’évaporateurs, j’ai été témoin des divers besoins des industries en matière de processus d’évaporation. Deux types d'évaporateurs couramment utilisés sont l'évaporateur à film descendant et l'évaporateur à film montant. Comprendre leurs différences est crucial pour que les entreprises puissent prendre des décisions éclairées quant à l'évaporateur le mieux adapté à leurs besoins spécifiques.
Principes de fonctionnement
La différence fondamentale entre les évaporateurs à film tombant et à film montant réside dans leurs principes de fonctionnement.
Un évaporateur à film tombant fonctionne sur le principe de l'écoulement entraîné par gravité. Le liquide à évaporer est introduit au sommet d'un faisceau de tubes vertical. Au fur et à mesure que le liquide s’écoule le long des parois internes des tubes, un mince film se forme. Le fluide caloporteur, généralement de la vapeur, est appliqué à l’extérieur des tubes. La chaleur est transférée à travers les parois du tube jusqu'au film liquide, provoquant l'évaporation. La vapeur générée s'écoule vers le bas avec le liquide restant, et les deux sont collectés au fond des tubes. Cette conception permet un transfert de chaleur efficace grâce au film mince, ce qui réduit la résistance au flux de chaleur.
D’un autre côté, un évaporateur à film grimpant repose sur la circulation naturelle du liquide et de la vapeur. Le liquide est amené au fond des tubes verticaux. Lorsque le fluide caloporteur chauffe les tubes de l'extérieur, le liquide près des parois des tubes commence à bouillir et à former des bulles de vapeur. Ces bulles montent, créant une force de levage qui fait remonter le liquide dans les tubes. À mesure que le liquide monte, l'évaporation se produit davantage et la vapeur et le liquide restant sont séparés au sommet des tubes.
Efficacité du transfert de chaleur
L’efficacité du transfert de chaleur est un facteur critique dans les processus d’évaporation, car elle affecte directement la consommation d’énergie et les coûts de production.
Les évaporateurs à film descendant offrent généralement des coefficients de transfert de chaleur plus élevés que les évaporateurs à film montant. Le film mince formé dans un évaporateur à film tombant a une grande surface exposée au fluide chauffant, ce qui améliore le transfert de chaleur. De plus, le flux descendant du liquide et de la vapeur réduit le temps de séjour dans les tubes, minimisant ainsi le risque d'encrassement et de dégradation thermique du produit.
Dans les évaporateurs à film grimpant, le coefficient de transfert de chaleur est relativement inférieur. Le liquide doit grimper contre la gravité, ce qui peut entraîner une répartition inégale du film liquide le long des parois du tube. Cette répartition inégale peut entraîner des zones de mauvais transfert de chaleur, réduisant ainsi l'efficacité globale de l'évaporateur. Cependant, les évaporateurs à film grimpant peuvent être plus adaptés aux liquides visqueux, car la force de levage générée par les bulles de vapeur aide à déplacer le liquide vers le haut des tubes.
Caractéristiques du produit
La nature du produit évaporé joue également un rôle important dans la détermination de l'adéquation d'un évaporateur à film tombant ou à film montant.
Les évaporateurs à film tombant conviennent bien aux produits sensibles à la chaleur. Le court temps de séjour dans les tubes minimise l'exposition du produit à des températures élevées, réduisant ainsi le risque de dégradation thermique. Ils sont couramment utilisés dans des industries telles que l’alimentation et les boissons, les produits pharmaceutiques et la biotechnologie, où la préservation de la qualité du produit est de la plus haute importance. Par exemple, dans la production de jus de fruits, des évaporateurs à film tombant peuvent être utilisés pour concentrer le jus sans altérer sa saveur ou sa valeur nutritionnelle.
Les évaporateurs grimpants à film conviennent mieux aux produits à haute viscosité ou à ceux qui ont tendance à former des dépôts. La force de levage générée par les bulles de vapeur aide à déplacer le liquide visqueux vers le haut des tubes, évitant ainsi les blocages. Ils sont souvent utilisés dans des industries telles que le traitement chimique, où l'évaporation de solutions ou de boues épaisses est requise.
Conception et réalisation
La conception et la construction des évaporateurs à film tombant et à film montant diffèrent également.

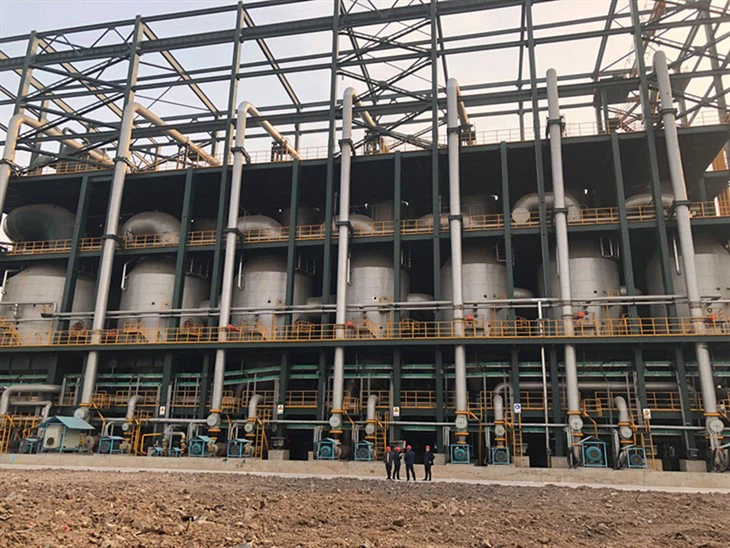

Les évaporateurs à film tombant ont généralement une conception plus complexe. Ils nécessitent un système de distribution de liquide précis au sommet des tubes pour assurer une formation uniforme du film. Le faisceau de tubes est généralement vertical et la vapeur et le liquide sont séparés au fond. Certains types courants d'évaporateurs à film tombant comprennentÉvaporateur à film tombant à effets multiples,Évaporateur tubulaire à film tombant, etÉvaporateur vertical à film tombant. Ces évaporateurs peuvent être conçus avec de multiples effets pour augmenter l'efficacité énergétique en réutilisant la vapeur générée dans un effet pour chauffer l'effet suivant.
Les évaporateurs à film grimpant ont une conception relativement plus simple. Ils ne nécessitent pas de système sophistiqué de distribution de liquide au fond des tubes. Les tubes sont également verticaux, mais la vapeur et le liquide sont séparés au sommet. Cependant, la conception de la section de séparation vapeur-liquide doit être soigneusement optimisée pour garantir une séparation efficace.
Considérations opérationnelles
En ce qui concerne le fonctionnement, il y a plusieurs facteurs à prendre en compte pour les évaporateurs à film descendant et à film montant.
Les évaporateurs à film tombant nécessitent un débit d'alimentation en liquide stable et uniforme pour maintenir une formation de film appropriée. Toute fluctuation du débit d’alimentation peut entraîner une épaisseur de film inégale et une efficacité réduite du transfert de chaleur. Ils doivent également fonctionner à une pression relativement basse pour éviter la formation excessive de vapeur, susceptible de perturber l'écoulement du film.
Les évaporateurs à film grimpant sont plus indulgents en termes de fluctuations du débit d'alimentation. La force de levage générée par les bulles de vapeur peut s'adapter à certaines variations du débit de liquide. Cependant, ils sont plus sensibles aux changements de température du fluide caloporteur. Si la température est trop élevée, cela peut provoquer une formation excessive de vapeur, entraînant une mauvaise séparation de la vapeur et du liquide.
Coût
Le coût des évaporateurs à film tombant et à film grimpant peut varier en fonction de plusieurs facteurs, notamment la taille, la conception et les matériaux de construction.
Les évaporateurs à film tombant sont généralement plus coûteux à l'achat et à l'installation en raison de leur conception complexe et de la nécessité de systèmes de distribution de liquide précis. Cependant, leur efficacité de transfert de chaleur plus élevée peut entraîner une baisse des coûts énergétiques à long terme. Ils nécessitent également moins d’entretien en raison de leur moindre risque d’encrassement.
Les évaporateurs à film grimpant sont relativement moins chers à l’achat et à l’installation. Leur conception plus simple réduit les coûts de fabrication et d’installation. Cependant, leur faible efficacité de transfert de chaleur peut entraîner une consommation d’énergie plus élevée, ce qui peut augmenter les coûts d’exploitation.
En conclusion, les évaporateurs à film descendant et à film montant ont leurs propres avantages et inconvénients. Le choix entre les deux dépend des exigences spécifiques de l'application, notamment de la nature du produit, de l'efficacité du transfert de chaleur, des considérations opérationnelles et du coût. En tant que fournisseur d'évaporateurs, je peux fournir des solutions personnalisées basées sur vos besoins uniques. Si vous souhaitez en savoir plus sur nos évaporateurs ou si vous souhaitez discuter de vos besoins spécifiques, n'hésitez pas à nous contacter pour une consultation détaillée et une discussion sur l'approvisionnement.
Références
- Perry, RH et Green, DW (éd.). (2008). Manuel des ingénieurs chimistes de Perry. McGraw-Colline.
- Geankoplis, CJ (2003). Processus de transport et opérations unitaires. Salle Prentice.
